贴标测试计划
数控机床 贴标测试计划
贴标测试计划

一、系统的组成

    1、豪门国际电气PLC MC200E-4040BTA8 2台；；；；；

    2、装载视觉系统电脑一台，，Win7系统（装载上位机、PLC与组态软件）；；；；；

    3、伺服电机12个，，步进2个；；；；；

    4、视觉相机4个；；；；；

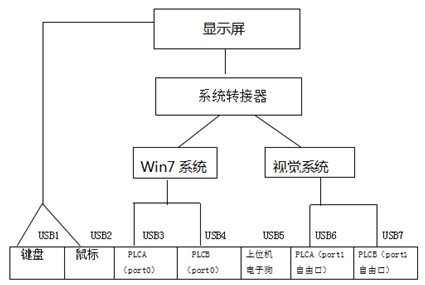

    硬件辖档同接图如下：


二、事情原理

1、通过孔板标定，，测试，，验证装备的准确度及稳固性，，如下图所示： 定位34孔中心坐标位置，，手动通过相机定位1、2、3孔的中心位置，，然后使用矩阵盘算剩余32孔的中心坐标位置，，再手动设置恣意一点中心坐标，，通过相机磨练其准确性；；；；；


2、相机标定，，将第一步相机纪录的 34 孔位置在该板上标定出来，，相机将坐标位置放入一二维码中，，肉眼所看到的二维码越清晰，，代表准确度越高；；；；；




3、贴标测试，，如下图所示，，在 32 孔中心位置上贴上标签；；；；；




4、贴标完成后，，再通过视觉系统测得贴标位置，，剖析该装备系统的稳固性以及精度达不达获得要求，，若不知足 cpk （参考标准值），，需重复上诉行动，，直到抵达标准为止，，方可真正的贴标。。 。。。。



5、以上 PLC 与视觉系统通过 RS485 自由口协议举行通讯。。 。。。。

三、总结

1、MC200E —4040BTA 可支持多轴自力运动，，最多可支持8 轴，，最高频率可达200KHz ；；；；；

2、PLC 存储容量可达 32K 步。。 。。。。有三个通讯口，， PLC 之间支持豪门国际电气内部通讯协 MCBUS ；；；；；

3、上位机组态软件 Veiwpannel 应用轻盈稳固。。 。。。。
