裁皮机应用计划

裁皮机应用计划

一、概述

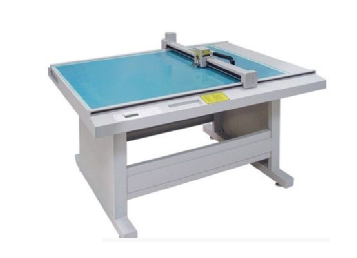

自动裁皮机用于各行各业的片材、卷材的支解与裁切。。。。它不需要任何模具，，通过系统软件的控制，，直接对产品举行裁切。。。。

只要在操作平台上设置响应的参数，，CCD通过电脑传输指令给裁切机，，裁皮机就凭证吸收的设计图稿举行裁切，，自动化水平高，，操作简朴。。。。

二、系统要求

1、本文中所讲为双机头裁皮机，，双机头裁皮机可以两个机头同时势情，，互不影响。。。？？？？？？勺杂汕谢坏ァ⑺肥虑椋；；；；

2、可选择切割全段产品，，也可选择切割半段产品，，还可选择在质料上绘制精准的图稿；；；；；

3、可切割直线、圆。。。。；；；；

4、可在产品上举行高速绘图，，可打孔；；；；；

5、CCD通过电脑传输响应的指令给裁切机，，裁皮机凭证吸收的设计图稿举行快速裁切。。。。

三、系统计划

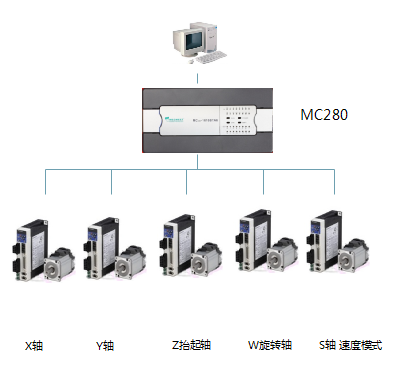

2538997881403422224890

1、装备先容：

X轴：驱动横梁沿X轴；；；；；

Y轴：驱动横梁沿Y轴；；；；；

Z轴：驱动切割刀具Z轴；；；；；

W轴：驱动切割刀具旋转，，定位刀刃切割偏向；；；；；

S轴：震惊切割刀具，，驱动切割刀以18000rpm的速率旋转（速率不需要调理），，并通过曲轴机构将切割刀具转换成上下震惊；；；；；

H轴：钻孔机构，，一台伺服电机驱动两套钻孔机构的钻具，，凭证设定的速率旋转，，同时两个气缸可以分别发动钻具上下运动（单向阀）；；；；；

L轴：划线机构，，用一个气缸驱动划线笔上下运动（单向阀），，吸风区电磁阀：12个，，系统凭证目今裁皮机的加工位置，，当切割刀具位于吸风区邻近区域时，，该点输出，，

吸风区域爆发负压吸附工件；；；；；

2、CCD图形通过电脑剖析成运动轨迹，，再通过MODBUS通讯将运动轨迹发送给PLC；；；；；

3、风门开启算法右图为风门区域漫衍图，，按虚线部分将12个风门分为6个事情区，，凭证轴的目今位置将与该事情区相连的4个风门翻开；；；；；

4、硬件系统计划如下图所示

2100566831403422224875

四、总结

1、MC280最多可控制8轴高速脉冲输出，，可同时支持2组插补；；；；；

2、完成一个图档重大只需几分钟,适合小批量生产，，不需要专用刀模；；；；；

3、定位准确度可达±0.05mm；；；；；

4、切出来的产品效果等同于刀模成型产品,同时没有激光机打样造成的边沿烧焦征象；；；；；

5、产品厚度可以抵达很厚，，产品种类多。。。。
