张力控制解决计划

一、张力控制解决计划

在工业自动化领域，，，，，在一些带状和线状类的产品，，，，，经常需要控制张力来抵达生产要求，，，，，张力控制是指能够长期地控制质料在装备上运送时的张力的能力。。。。。。

二、形貌

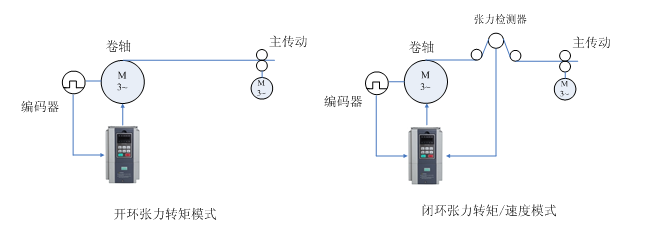

张力控制机构可分为放卷机构，，，，，收卷机构，，，，，拉伸机构，，，，，松紧调理辊控制机构。。。。。。按控制要领可分为开环张力转矩模式、闭环张力转矩模式、闭环张力速率模式。。。。。？？氛帕ψ啬Ｊ讲恍枰帕觳饣，，，，，通过调解电机的输出转矩来控制张力，，，，，适用于对张力精度要求不高的场合；；；；；；闭环张力转矩模式在开环张力转矩模式的基础上，，，，，增添了张力反响机构，，，，，以此对输出转矩做PID调理，，，，，实现对张力的准确控制；；；；；；闭环张力速率模式是以张力反响信号为依据，，，，，调解运行频率来间接的控制张力，，，，，其张力控制精度较高。。。。。。

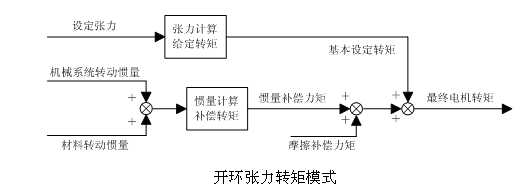

　　开环张力转矩模式没有张力反响，，，，，变频器靠控制输出转矩抵达控制张力的目的。。。。。。卷筒上线材或带材的张力F、目今卷径D和卷筒轴输出转矩T的关系为：T=F×D/2。。。。。。用这种方法控制张力，，，，，对卷径盘算和力矩控制的精度要求较高。。。。。。另外，，，，，由于没有张力反响，，，，，还要对系统惯量和摩擦力矩做一定的赔偿，，，，，以包管线材或带材上的张力恒定。。。。。。MV600T内置了富厚的卷径盘算？？，，，，，支持多种卷径盘算模式，，，，，还集成了惯量赔偿以及摩擦力赔偿功效，，，，，用以支持开环张力转矩模式的张力控制。。。。。。

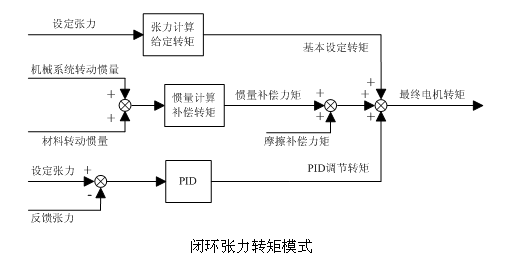

　　闭环张力转矩模式需要张力检测和反响，，，，，是在开环张力转矩模式的基础上增添了PID转矩微调，，，，，微调量由张力设定和张力反响经PID调理获得。。。。。。闭环张力转矩模式由于较开环张力转矩模式增添了反响，，，，，因此系统鲁棒性更高，，，，，性能更好，，，，，适用于需要对张力举行准确控制的场合。。。。。。MV600T具有快速而准确的历程PID调理？？，，，，，精度和动态响应能力轶群的矢量转矩控制，，，，，知足在闭环张力转矩模式下对张力控制的苛刻要求。。。。。。

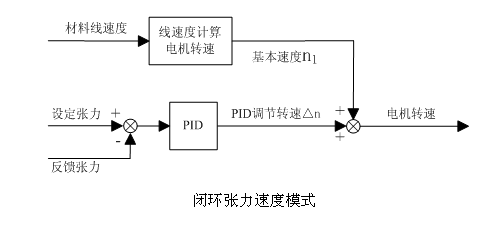

　　闭环张力速率模式也需要张力检测和反响，，，，，同时还需要质料的线速率信号。。。。。。变频器通过控制电机转速来间接控制线材或带材上的张力。。。。。。这种模式对变频器的PID调理能力和速率控制性能要求较高。。。。。。由于MV600T具有性能优异的PID控制？？楹途嫉乃俾士刂颇芰，，，，，能轻松应对此种模式的张力控制应用场合，，，，，实现对张力的准确控制。。。。。。

三、特点

MV600T系列变频驱动器在张力控制应用中的优势：

● 优异的矢量控制性能，，，，，包管了转矩和速率控制的稳态精度和动态响应能力，，，，，从而减小张力的波动。。。。。。

● 富厚的卷径盘算？？，，，，，支持通过线速率盘算卷径、模拟端口直接输入卷径信号、以及绕圈盘算法盘算卷径。。。。。。

● 支持惯量赔偿和摩擦力矩赔偿，，，，，能增强转矩模式的张力控制精度。。。。。。

● 功效强盛的PID调理功效，，，，，适用于带有张力反响的张力控制系统，，，，，知足较为苛刻的张力控制精度需求。。。。。。

● 支持高速力矩赔偿，，，，，抵消系统摩擦力随转速转变的影响，，，，，使得张力恒定。。。。。。

● 支持无邪的张力锥度设置。。。。。。
